태양광 전력 케이블 마이크로 인버터는 태양광 시스템의 AC 섹션용으로 구성되어 인버터 출력 단자를 AC 배전 캐비닛, 전기 패널 및 기타 호환 가능한 저전압 장비와 연결합니다.

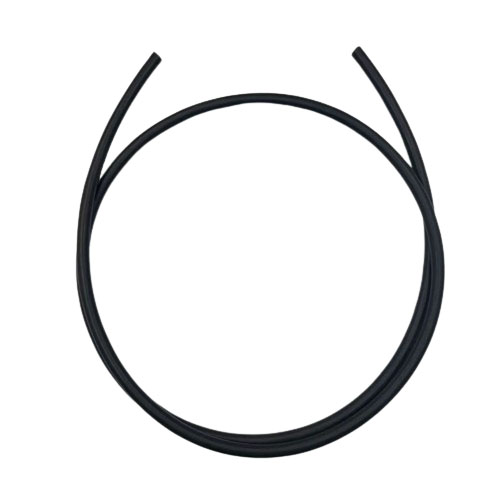

케이블은 개별 XLPE 절연체와 검정색 PVC 외피를 갖춘 무산소 구리 연선 도체를 사용합니다. 3코어 구조는 옥상, 상업 및 산업 설비의 케이블 트레이, 도관 및 기타 전기 경로를 통한 고정 라우팅에 적합합니다.
연선된 무산소 구리는 케이블의 전도성 경로를 형성합니다. 3코어 구성은 도체를 하나의 정리된 케이블 어셈블리 내에 유지하는 동시에 개별 코어 식별은 인버터 및 배전 장비의 종단을 지원합니다.
각 구리 도체는 XLPE 가교 폴리에틸렌으로 개별적으로 절연되어 있습니다. 절연체는 세 개의 도체를 분리하고 각 코어 주위에 기본 전기 절연층을 형성합니다.

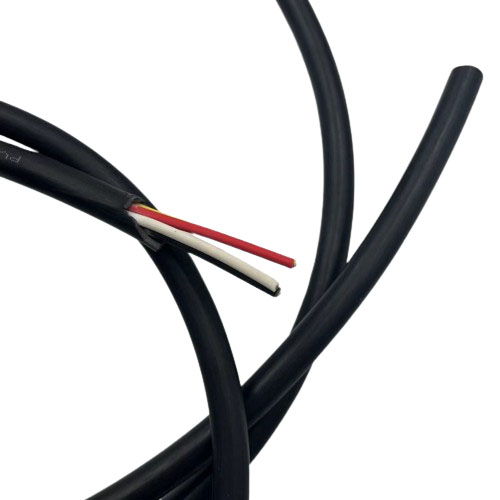

검정색 PVC 외부 피복이 절연 코어를 둘러싸고 완성된 케이블의 외부 레이어를 제공합니다. 이는 적합한 케이블 트레이, 도관 및 전기 경로를 통한 고정 라우팅을 위해 설계되었습니다.
표준 구성은 YJV입니다. 난연성 성능이 필요한 경우 ZC-YJV 버전을 지정할 수 있습니다.
| 제품 | 태양광 케이블 마이크로 인버터 |
|---|---|
| 케이블 유형 | YJV |
| 핵심 수량 | 3코어 |
| 도체 재료 | 무산소 구리 |
| 지휘자 건설 | 꼬인 구리 |
| 코어 절연 | XLPE |
| 외부 칼집 | PVC |
| 외장 색상 | 검은색 |
| 핵심 식별 | 개별 절연 코어 |
| 선택적 버전 | ZC-YJV난연성 유형 |
이 케이블은 인버터 AC 출력 단자를 광발전 시스템의 다운스트림 배전 장비와 연결합니다. 이는 인버터와 설비의 배전측 사이의 고정 AC 경로의 일부를 형성할 수 있습니다.
상업용 옥상 시스템의 경우 케이블은 적합한 고정 경로를 통해 옥상 인버터 위치와 건물 배전 구역 사이에 배선될 수 있습니다.
산업용 PV 설치에서는 인버터 장치를 분배 캐비닛, 전기 패널 및 전용 전기실과 연결하는 호환 가능한 AC 회로용 케이블을 사용할 수 있습니다.
태양광 케이블 마이크로 인버터의 YJV 구조는 정격 전압 및 설치 조건이 애플리케이션과 일치하는 건물 내 호환 가능한 고정 저전압 전원 회로에도 사용할 수 있습니다.
호환 가능한 산업 장비 회로는 전기 요구 사항이 케이블 구성과 일치하는 경우 고정 저전압 전력 전송용 케이블을 사용할 수 있습니다.
태양광 발전 시스템에는 일반적으로 별도의 DC 및 AC 케이블 섹션이 포함되어 있습니다. 케이블 유형은 전기 회로 내 위치와 일치해야 합니다.
DC 모듈과 스트링 측에는 다음과 같은 적절한 DC 정격 태양광 케이블이 필요합니다.태양광 케이블범위에 속하지만 본 제품은 호환 가능한 AC 회로용으로 제작되었습니다. 관련 광전지 배선 구성 요소가 전체 목록에 나열되어 있습니다.태양 광전지 케이블부분.
이 케이블은 무산소 구리 연선 도체를 사용합니다. 각 도체는 XLPE 가교 폴리에틸렌으로 개별적으로 절연되어 있습니다. 3개의 절연 코어는 검정색 PVC 외피로 둘러싸여 있습니다. 3코어 구조는 하나의 정리된 케이블 어셈블리 내에 도체를 유지하고 인버터 및 배전 장비의 종단을 지원합니다.
표준 구성은 YJV입니다. 난연성 성능이 필요한 경우 ZC-YJV 버전을 지정할 수 있습니다. 두 버전 모두 무산소 구리 도체, 개별 XLPE 절연체, 검정색 PVC 외피로 구성된 3코어 구조를 사용합니다.
일반적인 응용 분야에는 태양광 인버터 출력, 상업용 옥상 PV, 산업용 광전지 시스템, 건물 배전 및 호환 가능한 산업용 장비 회로가 포함됩니다. 정격전압과 설치조건이 용도에 맞는 경우 고정형 저전압 송전용으로 사용할 수 있습니다.
본 제품은 인버터 출력, 배전측 연결 등 AC부용으로 구성되었습니다. 태양광 발전 시스템에는 일반적으로 별도의 DC 및 AC 케이블 섹션이 포함되어 있습니다. DC 모듈/스트링 측에는 적합한 DC 정격 태양광 케이블이 필요하며, 이 케이블은 호환 가능한 AC 회로 및 고정 저전압 연결용으로 만들어졌습니다.
