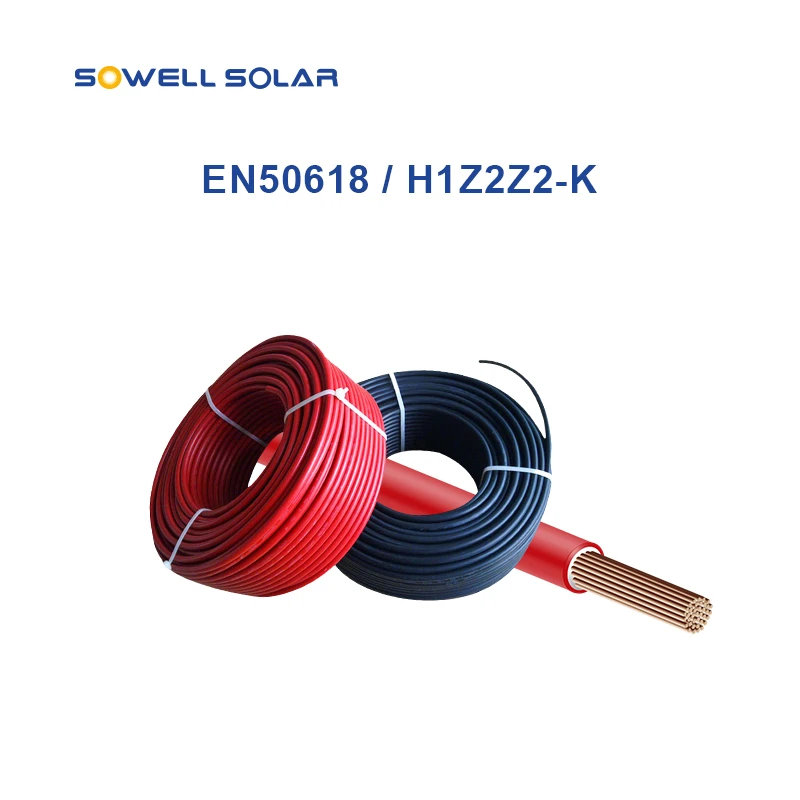

광전지 H1Z2Z2-K 케이블 - EN 50618

SOWELL ELECTRIC은 중국의 전문 케이블 제조업체이자 공급업체로 롤(드럼)당 100, 250, 500, 1000 및 4000미터를 포함하고 맞춤형으로 모든 종류의 패키지 광전지 H1Z2Z2-K 케이블 - EN 50618을 공급할 수 있습니다.
최소 주문 수량: 협상 가능
항구: 닝보/상하이
결제 방법: TT/LC/DP/DA/페이팔/비자

문의 보내기

제품 설명

이 무할로겐 가교 폴리올레핀 이중층 광전지(PV) 케이블은 태양광 발전 시스템용으로 특별히 설계되었습니다.

광전지 H1Z2Z2-K 케이블 - EN 50618은 PV 정션 박스 및 PV 커넥터를 포함하여 최대 1500V DC 정격의 대부분의 광전지 구성 요소와 완벽하게 호환되므로 주거용, 상업용 및 유틸리티 규모의 태양광 설치에 이상적인 솔루션입니다.

장기간 실외 사용을 위해 설계된 이 케이블은 뛰어난 전기적 성능, 기계적 강도 및 환경 저항성을 제공하여 PV 시스템의 수명 기간 동안 안전하고 안정적인 전력 전송을 보장합니다.

케이블 표면 마킹

피엔텍 태양광 케이블

EN 50618 H1Z2Z2-K

1 × **mm²

DC 1500V

부하가 걸린 상태에서는 연결을 끊지 마십시오.

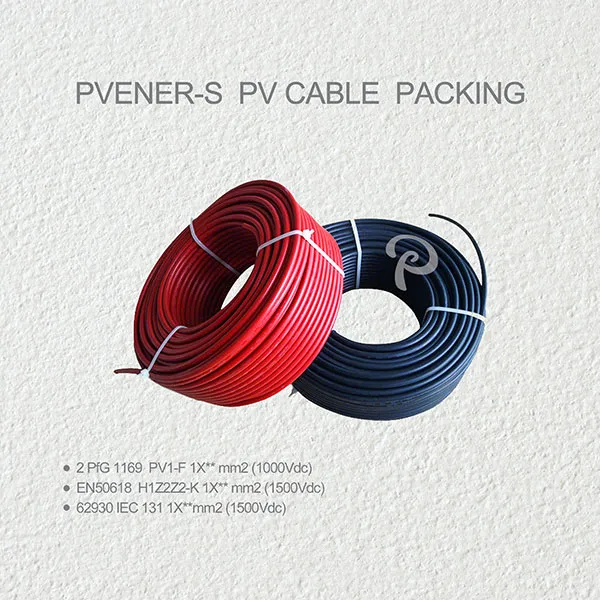

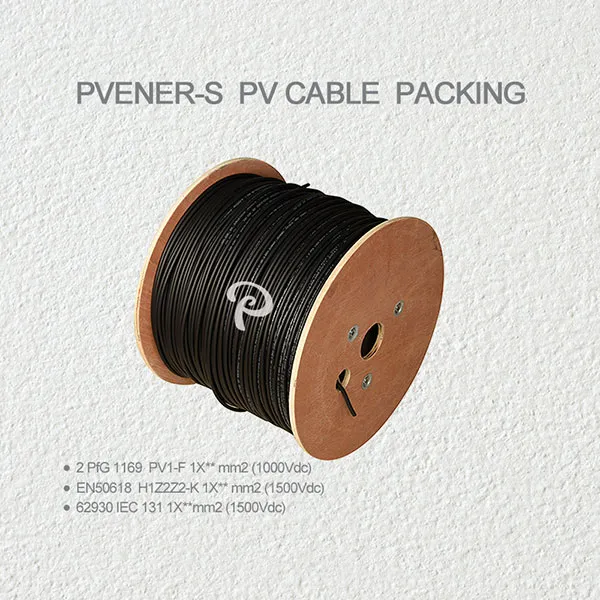

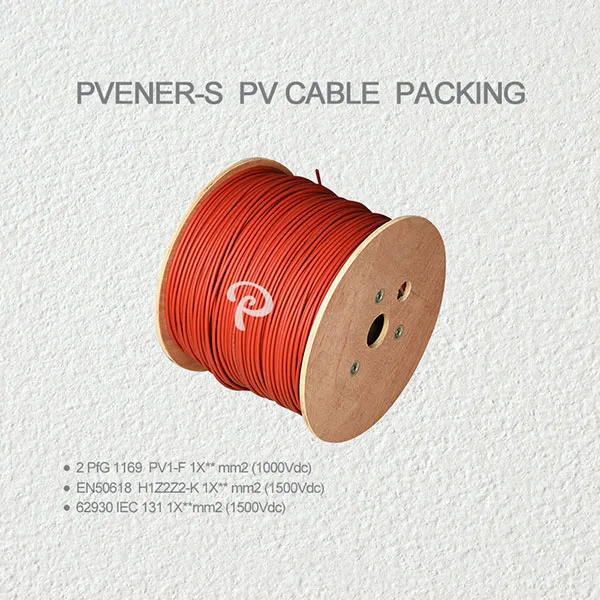

포장

4mm² 태양광 PV 케이블

롤당 100미터, 팔레트당 롤 112개

롤당 500미터, 팔레트당 롤 18개

컨테이너 로딩

20피트 컨테이너 1개에 20개의 팔레트를 적재할 수 있습니다.

맞춤화

요청 시 다른 케이블 크기, 롤 길이 및 포장 옵션을 이용할 수 있습니다.

광전지 H1Z2Z2-K 케이블 - EN 50618은 어떻게 설계되었나요?

1. 지휘자

IEC 60228, 클래스 5에 따라 제조된 주석 도금 구리 도체는 탁월한 유연성, 전도성 및 내식성을 제공합니다.

2.절연

125°C의 저연, 할로겐 프리 난연성 폴리올레핀으로 높은 열 안정성, 전기 안전성 및 환경 보호를 보장합니다.

3.외피

125°C의 저연, 할로겐 프리 난연성 폴리올레핀으로 열, 마모 및 실외 환경 조건에 강한 저항성을 제공합니다.

4.특수공정

전자빔 가교(E-beam cross-linking) 기술로 기계적 강도, 열노화 저항성 및 장기 신뢰성을 향상시킵니다.

매개변수

품목 번호	제품 이름	모델	정격 전압	도체 크로스 단면 mm 2	스트랜드 디자인 개수 x Ø mm	지휘자 저항 Ω/km 20°C	외부 Ømm	칼집 색상
PV-H1-15B	PV 케이블	H1Z2Z2-K	1500VDC	1X1.5	30/0.25	13.70	4.7±0.1mm	검은색
PV-H1-15R	PV 케이블	H1Z2Z2-K	1500VDC	1X1.5	30/0.25	13.70	4.7±0.1mm	빨간색
PV-H1-25B	PV 케이블	H1Z2Z2-K	1500VDC	1X2.5	49/0.25	8.21	5.3±0.1mm	검은색
PV-H1-25R	PV 케이블	H1Z2Z2-K	1500VDC	1X2.5	49/0.25	8.21	5.3±0.1mm	빨간색
PV-H1-40B	PV 케이블	H1Z2Z2-K	1500VDC	1X4,0	56/0.285	5.09	5.6±0.1mm	검은색
PV-H1-40R	PV 케이블	H1Z2Z2-K	1500VDC	1X4.0	56/0.285	5.09	5.6±0.1mm	빨간색
PV-H1-60B	PV 케이블	H1Z2Z2-K	1500VDC	1X6,0	84/0.285	3.39	6.1±0.1mm	검은색
PV-H1-60R	PV 케이블	H1Z2Z2-K	1500VDC	1X6.0	84/0.285	3.39	6.1±0.1mm	빨간색
PV-H1-100B	PV 케이블	H1Z2Z2-K	1500VDC	1X10	77/0.4	1.95	7.3±0.1mm	검은색
PV-H1-100R	PV 케이블	H1Z2Z2-K	1500VDC	1X10	77/0.4	1.95	7.3±0.1mm	빨간색
PV-H1-160B	PV 케이블	H1Z2Z2-K	1500VDC	1X16	126/0.4	1.24	9.3±0.1mm	검은색
PV-H1-160R	PV 케이블	H1Z2Z2-K	1500VDC	1X16	126/0.4	1.24	9.3±0.1mm	빨간색
PV-H1-250B	PV 케이블	H1Z2Z2-K	1500VDC	1X25	196/0.4	0.795	11.2±0.1mm	검은색
PV-H1-250R	PV 케이블	H1Z2Z2-K	1500VDC	1X25	196/0.4	0.795	11.2±0.1mm	빨간색
PV-H1-350B	PV 케이블	H1Z2Z3-K	1500VDC	1X35	273/0.4	0.565	12.6±0.1mm	검은색
PV-H1-350R	PV 케이블	H1Z2Z4-K	1500VDC	1X35	273/0.5	0.565	12.6±0.1mm	빨간색

전기적 특성

케이블 디자인
지휘자	IEC 60228, 클래스 5에 따른 주석 도금 구리선
격리	125 ℃ 저연 할로겐 프리 난연 폴리올레핀
아우터 재킷	125℃ 저연 할로겐프리 난연 폴리올레핀
특수기술	전자빔 가교
전기적 특성
정격 전압 U0/U	AC 1000V, DC 1500V
온도 범위	-40℃ ~ +90℃
최대. 도체 온도	120℃
최소 굽힘 반경	5 x 케이블 직경
산업 표준	EN 50618:2014
인장강도 및 신장률	EN 60811-1-1에 따름
냉간 굽힘	EN 60811-1-4에 따름
내열성	EN60216-2에 따름
할로겐 프리	50525-1 부록 B에 따름
오존 저항	EN 50396에 따름
자외선 저항	HD 605/A1에 따름
화염 특성	IEC 60332-1-2에 따름
치수 및 사양은 사전 예고 없이 변경될 수 있습니다.

제품 라인
자격증

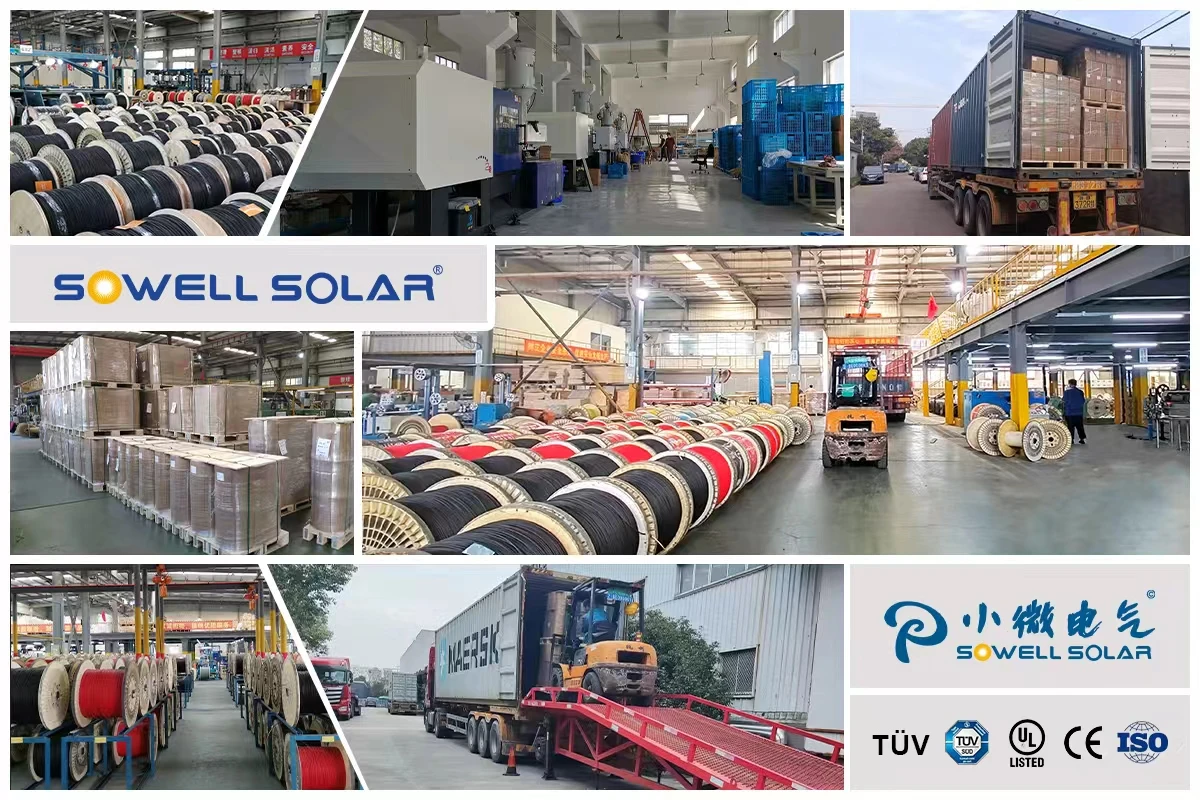

우리는 PV 케이블 및 PV 커넥터 생산 분야에서 10년의 경험을 보유하고 있습니다. 우리는 하루에 200,000미터의 PV 케이블과 50,000세트의 PV 커넥터를 생산할 수 있습니다. 당사의 표준화된 팔레트는 글로벌 판매에 더 적합합니다. 우리 공장에는 6개의 고속 케이블 생산 라인이 있을 뿐만 아니라 케이블 품질을 제어하는 핵심 장비인 전자 조사 가교 장비도 갖추고 있습니다. 우리의 첨단 기술은 고품질 케이블 생산을 보장합니다.
