IEC 62930 순수 주석 도금 구리 PV 케이블

SOWELLSOLAR는 태양광 케이블 소스 제조업체로서 제품 품질을 보장하기 위해 생산 과정에서 품질 관리 시스템 표준(IEC)을 준수하고 각 생산 라인을 엄격하게 관리합니다. IEC 62930 순수 주석 도금 구리 PV 케이블은 다양한 가혹한 조건에서 제품이 제대로 작동할 수 있는지 확인하기 위해 여러 가지 엄격한 테스트를 거쳤습니다. 순수 주석 도금 PV 케이블은 태양광 발전 시스템에 특별히 사용되는 일종의 케이블입니다. 주로 태양광발전 패널에서 생성된 직류를 가정용, 산업용 또는 상업용 교류 전원으로 변환하기 위해 인버터 또는 기타 장비에 전송하는 데 사용됩니다.

문의 보내기

제품 설명

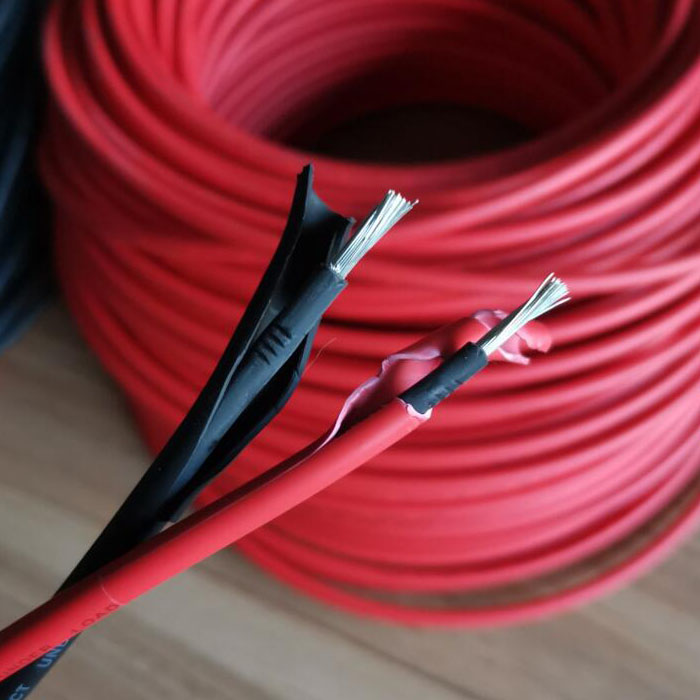

IEC 62930 순수 주석 도금 구리 PV 케이블은 일반적으로 다중 가닥 구리 케이블로 구성되며, 모델에 따라 도체 단면적이 다릅니다. 56 및 84 가닥 디자인 번호는 공통 모델입니다. 4mm² 및 6mm²를 참조하십시오. 당사의 케이블(순수 주석 도금 구리 PV 케이블)은 실외 환경에서 장기간 안정적인 작동을 보장하기 위해 높은 내열성, 내후성 및 UV 저항성을 갖도록 특별히 설계 및 선택되었습니다. 주석 도금 구리 PV 케이블은 태양광 패널 사이에 설치되어 인버터에 연결됩니다. 태양광 패널에 태양이 빛나면 직류가 생성되고, 이 전류는 태양광 케이블을 통해 인버터로 전달됩니다. 그런 다음 인버터는 DC를 AC로 변환하고 이를 사용해야 하는 장비나 네트워크에 공급합니다. 태양광 발전 시스템의 다양한 구성 요소를 연결하고 DC/AC 전력을 전송하기 위해 특별히 설계 및 제작된 고품질 케이블을 공급합니다.

EN50618 표준에 명시된 케이블의 전류 전달 용량

표 A.2 - PV 시스템용 케이블의 권장 사용

1	2	3
건설	권장 용도	코멘트
PV 시스템용 케이블 H1Z2Z2-K	PV 설치에 사용하도록 고안되었습니다. acc. HD 60364-7-712. 이 제품은 옥외 및 실내에서 영구적으로 사용하도록 고안되었으며 자유롭게 이동할 수 있고 자유롭게 걸 수 있으며 고정 설치할 수 있습니다. 기기뿐만 아니라 석고 위, 내부 또는 아래의 도관 및 트렁킹에도 설치됩니다. 보호 절연(보호 등급 II)이 있는 장비에 적용하기에 적합합니다. 그들은 본질적으로 단락 및 지락 방지 기능을 갖추고 있습니다. HD 60364-5-52.	권장 굽힘 반경은 EN 50565-1:2014, 표 3을 참조하세요. 최대. 보관 온도: + 40 ℃ 최소. 설치 및 취급 온도: - 25 ℃

표 A.3 - PV 케이블의 전류 전달 공간

공칭 단면적 mm²	설치 방법에 따른 전류 용량
공칭 단면적 mm²	공기 중에 단일 케이블이 없음 A	표면의 단일 케이블 A	두 개의 로드된 케이블이 표면에 닿아 있음 A
1,5	30	29	24
2,5	41	39	33
4	55	52	44
6	70	67	57
10	98	93	79
16	132	125	107
25	176	167	142
35	218	207	176
50	276	262	221
70	347	330	278
95	416	395	333
120	488	464	390
150	566	538	453
185	644	612	515
240	775	736	620
주변 온도: 최대 60℃(기타 주변 온도는 표 A.4 참조) 도체 온도: 120℃.
참고 최대 예상 사용 기간은 다음과 같습니다. 120 ℃의 도체 온도 및 최대. 주변 온도 90 ℃는 20,000시간으로 제한됩니다.
